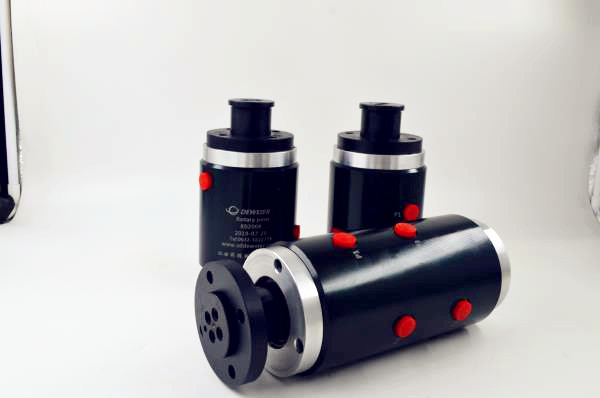

卷取機一般情況通俗的稱謂也可叫做卷曲機，它是通過卷筒實現帶鋼的卷取，由四個扇形塊、四棱錐芯軸及漲縮液壓缸組成。通過液壓缸使芯軸沿著卷筒作軸向運動，四棱錐的軸向運動推動四塊扇形板沿著卷筒作徑向運動，從而實現了卷筒的漲縮。實現漲縮的液壓缸（也稱為旋轉液壓缸）和卷筒裝配在一起，并和卷筒一起作高速旋轉，由此可見液壓旋轉接頭在卷取機上占有極其重要的作用。卷取機專用旋轉接頭大體上分為兩個部分，外殼和分配軸（也稱為芯軸）。從液壓閥臺來的油管連接在旋轉接頭的外殼上，外殼用固定桿固定，本事不旋轉。旋轉接頭的分配軸和漲縮液壓缸連接在一起，隨卷筒一起旋轉。分配軸和不旋轉的外殼間存在間隙，其間隙一般在0.05-0.06mm。當間隙內有壓力油時，就產生靜壓油膜，即形成了密封。這種旋轉接頭上的間隙密封結構使之能夠在滑動面之間總有良好的靜壓油膜，固定件和旋轉件不接觸，僅有粘性的流體間摩擦，從而實現機械旋轉密封的長壽命。
同時由于安裝及現場的使用等原因，旋轉接頭在旋轉過程中會產生擺動，因此，在旋轉的兩端用兩個深溝球軸承來用于承受外殼擺動時產生的軸向力，從而使分配軸和外殼之間保持間隙。
1.壓力：50Mpa
2.在任何條件下使用其最高溫度都不許超過接頭殼體溫度（230℃）
3.轉速：350r/min
4.介質：氣體
